Технологии накопления энергии стали очень популярными, но вместе с тем возникли и проблемы с безопасностью

Ежегодно объемы установленной мощности новых источников энергии в мире достигают новых рекордов, а спрос на системы накопления энергии, выполняющие роль «портативных зарядных устройств», стремительно растет. Однако в то же время время от времени появляются новости о возгораниях и тепловых аут-оф-контролях на станциях накопления энергии как в Китае, так и за рубежом, и каждый такой случай служит тревожным сигналом для отрасли: в проектах по накоплению энергии безопасность всегда должна стоять на первом месте.
Безопасность системы накопления энергии зависит от многих факторов: системы управления BMS, качества аккумуляторных элементов, противопожарного проектирования… Но один аспект часто недооценивается — это система трубопроводов и клапанов жидкостного охлаждения.
Почему так? Потому что в настоящее время в большинстве крупных систем накопления энергии используется жидкостное охлаждение, при котором охлаждающая жидкость циркулирует между тысячами и десятками тысяч аккумуляторных модулей. Если произойдет утечка в трубопроводе или выйдет из строя клапан, охлаждение перестанет работать, что немедленно приведет к потере контроля над температурой, а последствия этого будут непредсказуемыми.

Насколько особыми являются требования к арматуре и трубопроводам в системах жидкостного охлаждения для накопления энергии?
Многие считают, что арматура — это всего лишь запорный механизм, так что может ли она быть сложной? Однако в контексте систем накопления энергии всё обстоит совсем иначе.
Во-первых, речь идет о круглогодичной непрерывной работе, поэтому требования к надёжности соответствуют промышленному уровню.
Станции накопления энергии эксплуатируются на протяжении десятков лет, работая круглосуточно без перерывов. Арматура и трубопроводы должны выдерживать многолетние температурные циклы, колебания давления и коррозию со стороны рабочей среды — они не должны выходить из строя без предупреждения. На открытых станциях они также должны выдерживать различные неблагоприятные условия окружающей среды, такие как высокие и низкие температуры, влажность и солевой туман.
Во-вторых, нулевая терпимость к утечкам — ни одной капли.
В аккумуляторном отсеке находятся заряженные элементы и модули. Утечка охлаждающей жидкости в лучшем случае приведёт к короткому замыканию и повреждению модулей, а в худшем — к тепловому разбалансу и возгоранию. Поэтому к клапанам, используемым в системах накопления энергии, предъявляются требования к степени герметичности на один уровень выше, чем к обычным промышленным клапанам.
В-третьих, высокие требования к согласованности системы.
В одном контейнере для накопления энергии находится более сотни ответвлений, и распределение расхода по каждому из них должно быть равномерным. Если перепад давления в клапанах неравномерный или сопротивление трубопроводов различается, то одни модули будут переохлаждаться, а другие — недоохлаждаться; значительный перепад температур негативно скажется как на сроке службы аккумуляторов, так и на их безопасности.
В-четвертых, строгие требования к огнестойкости и экологичности
Энергонакопительные системы относятся к сфере, находящейся под пристальным вниманием пожарных служб, поэтому уплотнительные материалы клапанов и материалы трубопроводов должны соответствовать требованиям огнестойкости. При экспорте за рубеж необходимо также соблюдать местные экологические нормы, такие как REACH, ROHS и т. д.
Решение для клапанов и трубопроводов энергонакопительных систем от «Guoqing Intelligent» — безопасность в каждой детали
Компания «Anhui Guoqing Intelligent» более десяти лет работает в области управления потоками жидкостей, от клапанов санитарного класса до промышленных трубопроводов, накопив обширный опыт в области прецизионного производства. С учетом особых требований отрасли накопления энергии мы провели специальную оптимизацию продукции.
1. Тройная герметизирующая конструкция, сводящая риск утечки к минимуму

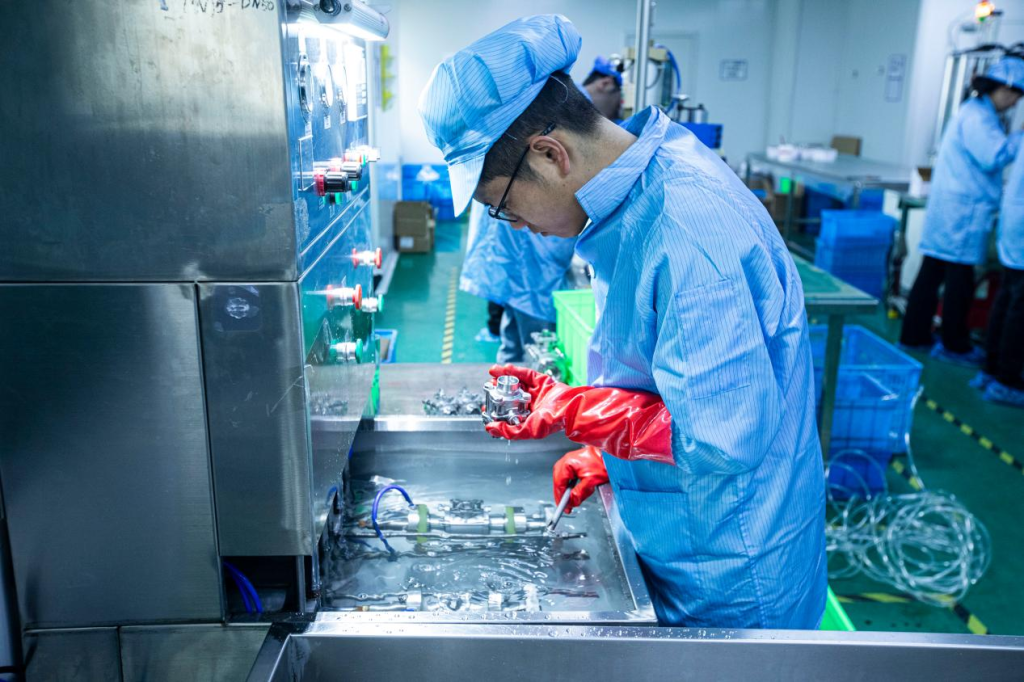

Наши специальные дроссельные клапаны для систем накопления энергии имеют конструкцию с двойным эксцентриком и многослойным уплотнением; седло клапана изготовлено из огнестойкого EPDM. После 50 000 циклов открытия и закрытия герметичность по-прежнему соответствует стандарту нулевой утечки. Корпус клапана изготовлен методом прецизионного литья, и каждый экземпляр проходит испытания под давлением воды, равным 1,5-кратному рабочему давлению, а также проверку на герметичность.
Все трубопроводные системы свариваются методом автоматической аргонодуговой сварки, а сварные швы проходят 100%-ный неразрушающий контроль, что гарантирует отсутствие таких скрытых дефектов, как поры и трещины. В местах соединений используются двойные обжимные муфты или сварные соединения, что конструктивно исключает утечки.
2. Нержавеющая сталь марки 316L, выдерживающая самые суровые условия эксплуатации
Многие станции накопления энергии строятся на открытом воздухе, в прибрежных районах, пустынях и высокогорных холодных регионах. Все части наших изделий, контактирующие с жидкостью, изготовлены из нержавеющей стали 316L, которая обладает гораздо более высокой устойчивостью к коррозии под действием ионов хлора и старению по сравнению с обычной сталью 304. По поверхности изделия по желанию заказчика может быть проведена пассивация, кислотная очистка или электрохимическая полировка, что дополнительно повышает коррозионную стойкость.
Даже в диапазоне экстремальных температур от -40 °C до 120 °C герметичность клапанов и усилие привода остаются стабильными, что позволяет использовать их как в северных, так и в южных регионах.
3. Точное регулирование расхода, гарантирующее равномерное охлаждение каждой группы аккумуляторных батарей
Наши регулирующие клапаны обеспечивают точное регулирование расхода с точностью до ±5%. Клапаны каждой партии проходят калибровку расхода на заводе, что гарантирует удержание отклонения значения KV в пределах одной партии в минимальном диапазоне. Таким образом, после монтажа всей станции расход во всех ответвлениях будет одинаковым, а перепад температур между аккумуляторными модулями можно будет удержать в пределах 3 °C.
4. Полный спектр сертификатов, беспрепятственный экспорт по всему миру
Как поставщик, специализирующийся на трансграничном экспорте, наша продукция имеет множество международных сертификатов, включая CE, ISO, ROHS и REACH. Независимо от того, идет ли речь о рынках ЕС, Северной Америки, Ближнего Востока или Юго-Восточной Азии, таможенное оформление и приемка проектов проходят без затруднений.

Почему зарубежные заказчики в сфере накопления энергии всё чаще отдают предпочтение китайской цепочке поставок?
За последние несколько лет мы пообщались со многими зарубежными интеграторами систем накопления энергии и EPC-подрядчиками и обнаружили, что они выбирают китайских поставщиков не только из-за цены.

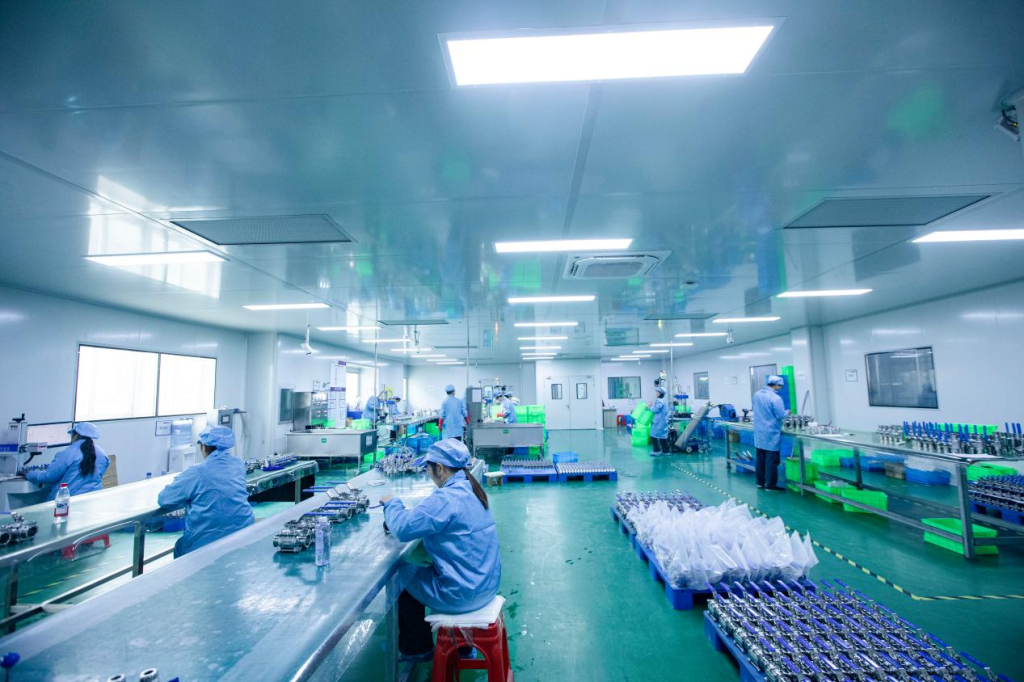

Во-первых, это скорость поставки. Проекты по накоплению энергии реализуются в очень сжатые сроки: от победы в тендере до поставки часто проходит всего несколько месяцев. В Китае сформирована полноценная производственная цепочка, охватывающая весь процесс от сырья до готовой продукции, благодаря чему сроки поставки более чем в два раза короче, чем у поставщиков из Европы и США. На заводе Guqing Intelligent в провинции Аньхой постоянно имеется большой запас сырья: стандартные модели отгружаются уже через 7 дней, а производство моделей по индивидуальному заказу также организуется в кратчайшие сроки.
Во-вторых, это возможность индивидуальной настройки. Проект каждого объекта по накоплению энергии уникален: стандарты интерфейсов, уровни давления и требования к материалам могут сильно различаться. У нас есть собственные команды по НИОКР и производству, которые могут быстро модифицировать и адаптировать продукцию в соответствии с потребностями клиентов; цикл от утверждения чертежей до поставки образцов очень короткий.
И, наконец, соотношение цены и качества. «Сделано в Китае» уже давно перестало быть синонимом выражения «дешево — значит плохо». При одинаковых стандартах качества наши цены имеют явное преимущество по сравнению с традиционными производителями из Европы и США; при том же бюджете можно приобрести продукцию с более высокими техническими характеристиками. Для проектов по накоплению энергии, где важна стоимость, этот расчет очень прост.

При выборе клапанов и трубопроводов для систем накопления энергии ни в коем случае не экономьте на следующих моментах
В заключение — несколько практических советов для тех, кто занимается проектами по накоплению энергии:
1. Не экономьте на материалах. Разница в цене между 316L и 304 может показаться незначительной, но при длительной эксплуатации на открытом воздухе разница в сроке службы может составить несколько лет.
2. Обязательно проверяйте герметичность. Требуйте от поставщика предоставить полный отчет об испытаниях на герметичность и данные испытаний на срок службы — не ограничивайтесь только параметрами на бумаге.
3. Обращайтесь к производителям, имеющим опыт реализации проектов в области накопления энергии. Поставщики, которые уже работали над такими проектами, знают, с какими проблемами можно столкнуться на месте, и заранее устраняют многие потенциальные сложности при проектировании продукции.
4. Убедитесь в наличии полного комплекта сертификатов. Особенно важно это для экспортных проектов: если сертификаты будут неполными, это может привести к задержкам, что негативно скажется на ходе всего проекта.
Накопление энергии — это долгосрочный бизнес: одна система может эксплуатироваться более десяти лет. Если на начальном этапе уделить немного больше внимания ключевым компонентам, в дальнейшем можно избежать многих проблем.
